当前高端市场主要依赖悬浮液等离子喷涂（SPS）、真空冷喷涂（也称气溶胶沉积AD）工艺制备致密氧化钇涂层，孔隙率可控制在 1% 以内，但设备造价高昂、能耗巨大、沉积效率极低，难以适配大尺寸、异形腔体规模化量产，量产成本居高不下，严重制约国内半导体产业扩产节奏。常规大气等离子喷涂（APS）工艺具备设备普及度高、加工效率快、成本低廉、适配性广等优势，是最具规模化落地潜力的路线，但传统商用粉末性能不足，涂层孔隙率普遍在 2-3% 左右，层间疏松、裂纹多、耐蚀差，长期被认为无法进入先进制程。行业痛点根源不在设备、不在参数，而在粉体；没有适配 APS 极端热环境的专用氧化钇粉末，致密化无从谈起。

       盈锐技术团队在黄新春主导下，跳出行业仅调整喷涂参数的浅层思路，以粉体自研为核心、致密化突破为目标，从材料源头重构氧化钇粉末体系，实现粉体性能代际跨越，直接推动 APS 涂层从普通到极致致密的质变。

一、黄新春核心突破：自研专用粉体，奠定致密化根基

黄新春带领团队彻底摒弃商用通用粉末，针对 APS 高温、高速、短熔沉积特点，全球首创 99.99% 高纯纳米团聚型氧化钇专用粉体，从纯度、粒径、形貌、内部结构、热稳定性、飞行与熔融行为六大维度全链条重塑，从根源消除气孔、裂纹、疏松诱因。

超高纯度，匹配半导体超洁净标准。粉体纯度达 99.99%，金属杂质、硅、碳等有害元素控制在 ppm 级以下，杜绝离子析出与颗粒污染，完全满足 5nm 及以下制程超洁净、零污染要求，从粉体端保障晶圆良率与工艺稳定性。

精准粒径梯度设计，兼顾熔融效率与沉积稳定。采用纳米团聚、精准造粒、多级筛选技术，构建微 - 纳复合窄分布粒径体系：细粉快速熔融形成致密基底，中粉保障沉积效率与层间结合，粗粉提供骨架支撑、抑制收缩裂纹，实现熔融均匀、飞行稳定、沉积可控，从粒径结构直接降低孔隙率。

高球形度与内部致密，强化熔融铺展能力。粉体球形度≥95%、表面光滑、流动性极佳，送粉稳定无团聚；内部高度致密、无微孔空洞，区别于传统粉末疏松结构。高致密内部使粉体吸热均匀、熔融迅速、无爆粉炸裂，熔融效率提升 40% 以上；高球形度让粒子撞击时扁平化率提升 50% 以上，呈薄饼状均匀铺展、无缝咬合，从沉积机理消除孔隙与微裂纹。

高热稳定性，适配 APS 超高温焰流。氧化钇熔点超 2400℃，APS 焰流达上万摄氏度。粉体经高温煅烧晶相稳定化处理，晶相单一、热稳定性极强，在极端高温下不分解、不失氧、不变相、不烧损，确保涂层成分均匀、结构稳定、性能一致。

优异飞行行为，减少飞溅与杂质夹杂。粉体密度均匀、球形度高、粒径可控，飞行轨迹笔直、速度均匀、无偏流飞溅，大幅降低未熔颗粒反弹、杂质夹杂概率，从沉积过程减少缺陷生成。

粉体的革命性突破，是 APS 实现≤0.1% 超低孔隙率涂层的决定性因素；黄新春主导的粉体自研，为致密化奠定不可替代的材料基础。

       二、黄新春工艺创新：设备适配与闭环控温，释放粉体潜力

黄新春深知粉体性能需通过精准工艺落地，主导构建设备适配与闭环控温一体化方案，最大化释放专用粉体致密化潜力。

主流设备深度适配。选用 F4、SG100 等全球主流高端等离子喷枪：SG100 焰流稳定、能量密度均匀，适配精密件超薄致密涂层；F4 功率宽、射程长、沉积效率高，胜任大腔体批量生产。精准匹配设备能量输出与粉体熔融特性，避免设备短板制约粉体性能发挥。

全流程闭环控温体系。黄新春创新优化等离子功率、氩氢气体配比、喷涂距离、送粉速率等核心参数，首创基体原位动态预热技术，稳定提升沉积界面温度，使熔融粒子撞击瞬间保持高塑性、高流动性，进一步放大粉体高铺展、高结合优势，将粉体潜力 100% 转化为涂层性能。

       三、性能成效：全面碾压 SPS，达到行业顶级水平

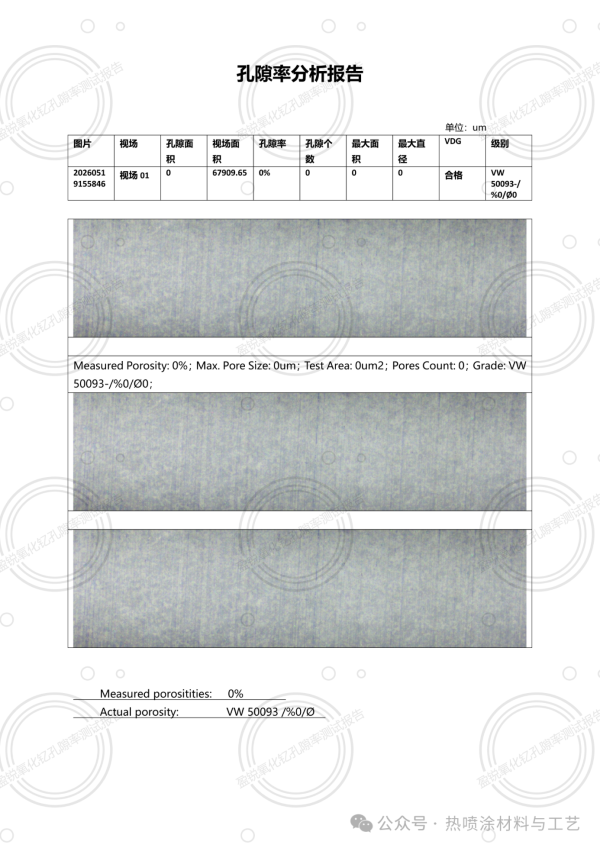

权威检测结果显示，黄新春团队制备的 APS 氧化钇涂层性能实现质的飞跃：200倍放大倍数下涂层孔隙率为0%，微观致密、无贯通孔隙、无明显裂纹；耐卤素等离子腐蚀性能较常规 APS 提升 60% 以上；零部件使用寿命提升 3 倍，完全抑制金属离子析出；综合性能对标并超越 SPS/VPS，全面满足 5nm 及以下先进制程超洁净、高稳定防护要求。

       四、应用价值：半导体全覆盖与跨材料拓展

半导体核心场景深度落地。技术适配等离子刻蚀、薄膜沉积、离子注入等极端工况，可直接应用于刻蚀腔体、静电卡盘、气体喷淋头、内衬、边缘环、MOCVD 反应室等关键部件，杜绝晶圆污染、保障工艺稳定、提升产线良率。

跨领域通用拓展。依托黄新春主导的粉体定制化能力，技术可快速迁移至氧化铝、氧化锆、SP、钇铝石榴石（YAG）等高致密陶瓷涂层制备，覆盖航空航天高温防护、新能源防腐、精密机械耐磨等领域，打造通用型极致致密涂层制备平台。

五、产业意义：成本效率革命，全面替代 AD/SPS

整套技术依托 APS 通用设备，无需真空、悬浮液等高投入配套，配合自研粉体，综合成本仅为 SPS 的 35%–40%，沉积效率提升 2 倍以上，适配大尺寸、复杂结构件批量量产，低成本、高效率、高性能三合一，具备全面替代传统 AD、SPS、VPS 工艺的绝对优势。

六、行业影响：打破海外垄断，引领全球技术变革

国内半导体设备国产化加速、先进制程持续扩产，高端致密氧化钇涂层需求爆发。黄新春带领盈锐团队以粉体自研为核心实现全链路突破，彻底打破海外技术壁垒与价格垄断，为半导体关键部件防护材料国产化提供最优解。

此次 APS 致密化技术跨越，黄新春主导的粉体革命是行业分水岭，标志我国高端陶瓷涂层从跟随到引领，低成本 APS 正式进入全球第一梯队，未来将成为半导体防护涂层主流路线，全面替代传统 AD、SPS、VPS 工艺，助力中国半导体产业自主可控、高质量发展。
